油圧シリンダーは現代の機械に広く普及しており、建設から製造まで幅広い産業で重要な役割を果たしています。これらのデバイスは流体の力を直線運動に変換し、重機の正確かつ効率的な操作を可能にします。理解する 油圧シリンダー部品は、 油圧システムのメンテナンス、修理、設計に携わるすべての人にとって非常に重要です。この記事では、油圧シリンダの主要コンポーネント、その機能、およびシステム全体の動作における各部品の重要性について詳しく説明します。
油圧シリンダはいくつかの一体部品で構成されており、それぞれがその機能に寄与しています。主なコンポーネントには、シリンダーバレル、ピストン、ピストンロッド、シリンダーヘッド、シールが含まれます。これらの部品は連携して動作し、油圧エネルギーを機械力に変換します。シリンダーバレルはメインハウジングとして機能し、ピストンが動くための滑らかな表面を提供します。ピストン自体は油圧を直線運動に変換する役割を果たし、ピストン ロッドはこの力を外部の機械に伝達します。シリンダーヘッドとシールにより、作動油が確実に封じ込められ、漏れが防止され、システム圧力が維持されます。
シリンダ バレルは油圧シリンダの中心コンポーネントであり、高圧に耐えるのに必要な構造的完全性を提供します。通常、バレルは継ぎ目のない鋼管で作られており、加圧流体を変形させることなく入れるのに十分な耐久性がなければなりません。バレルの内面は研削加工が施されており、ピストンシールの摩擦と摩耗が軽減されます。この滑らかさは抵抗を最小限に抑え、シールの寿命を延ばすため、シリンダーの効率的な動作にとって非常に重要です。
ピストンは、シリンダーバレル内にぴったりと収まる円盤状の部品です。シリンダー内の圧力ゾーンを分離し、作動油が片側に力を加えてピストンを動かします。ピストンに取り付けられたピストンロッドはシリンダーの外側に伸びており、外部機械との接続点を提供します。このロッドは、シールへの損傷を防ぎ、効率的な力の伝達を確保するために、強くて滑らかでなければなりません。ピストンとロッドが連携して油圧エネルギーを機械運動に変換し、取り付けられた機器の動作を駆動します。
グランドとしても知られるシリンダー ヘッドは、シリンダー バレルの端をシールする重要なコンポーネントです。ピストンロッドが出入りしても作動油の漏れを防ぐ特殊なシールが組み込まれています。これらのシールは、シリンダー内の圧力を維持し、システムが効率的に動作するために不可欠です。シール材料の選択は、温度や圧力などの動作条件に応じて決まり、ゴムから高度なポリマーまで幅広い選択肢があります。
油圧シリンダには用途に応じてさまざまな種類があります。最も一般的なタイプには、単動シリンダ、複動シリンダ、伸縮シリンダ、タンデムシリンダなどがあります。各タイプには、単純な持ち上げ作業から複雑な工業プロセスまで、さまざまな作業に適した独自の特性があります。
単動シリンダは一方向にのみ力を発揮します。ピストンを元の位置に戻すには、バネや重力などの外力を利用します。これらのシリンダは、油圧ジャッキやプレスなど、一方向のみに力が必要な用途で一般的に使用されます。
複動シリンダは両方向に力を加えることができるため、単動シリンダよりも汎用性が高くなります。建設機械や産業機械など、精密な動作制御が要求される用途に使用されています。両方向に力を加えることができるため、さまざまな作業の制御と効率が向上します。

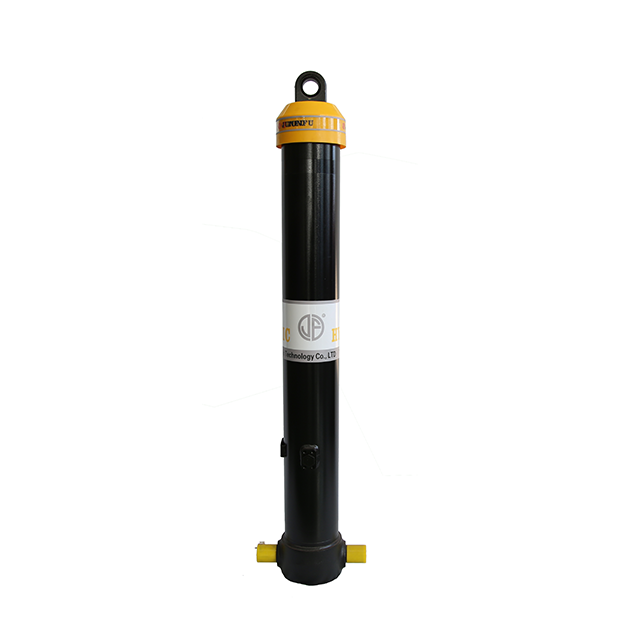

伸縮シリンダはスペースが限られた用途向けに設計されています。順次伸びる複数の段で構成されており、コンパクトなフォルムでロングストロークを実現します。これらのシリンダーは、スペースの制約が懸念されるダンプ トラックやその他の車両で一般的に使用されています。
タンデムシリンダは、単一シリンダでは必要な力やストローク長が得られない場合に使用されます。 2 つのシリンダーを直列に組み合わせることで、タンデムシリンダーは単一のシリンダーよりも大きな力を生成し、より遠くまで伸ばすことができます。そのため、高出力が必要なヘビーデューティ用途に最適です。
さまざまなことを理解する 油圧シリンダの部品 とその機能は、油圧システムの設計、メンテナンス、操作に携わるすべての人にとって不可欠です。各コンポーネントはシリンダーの全体的な性能において重要な役割を果たしており、特定の用途に適したタイプのシリンダーを選択することで、効率と信頼性を大幅に向上させることができます。これらのコンポーネントをより深く理解することで、油圧システムが最高のパフォーマンスで動作することを保証し、ダウンタイムを削減し、機器の寿命を延ばすことができます。
1. 油圧シリンダーの主なコンポーネントは何ですか?
主なコンポーネントには、シリンダーバレル、ピストン、ピストンロッド、シリンダーヘッド、シールが含まれます。各部品は、油圧エネルギーを機械的運動に変換する上で重要な役割を果たします。
2. 単動シリンダと複動シリンダの違いは何ですか?
単動シリンダは一方向にのみ力を及ぼすのに対し、複動シリンダは両方向に力を及ぼすことができるため、より優れた制御性と多用途性を実現します。
3. 油圧シリンダのシールにはどのような材料が一般的に使用されますか?
シールは、温度や圧力などの動作条件に応じて、ゴムや高度なポリマーなどのさまざまな材料で作られています。
4. 伸縮シリンダーがダンプトラックに使用されるのはなぜですか?
ダンプトラックなどに採用されている伸縮シリンダは、コンパクトな設計により限られたスペースで長いストロークが得られ、重量物の吊り上げに最適です。
5. 油圧シリンダーにおけるシリンダーバレルの役割は何ですか?
シリンダーバレルは構造的完全性とピストンが動くための滑らかな表面を提供し、効率的な動作を保証し、漏れを防ぎます。
6. タンデムシリンダーはどのように油圧システムの性能を向上させますか?
タンデムシリンダは 2 つのシリンダを直列に組み合わせることで、単一シリンダよりも大きな力を生成し、より遠くまで伸びるため、ヘビーデューティ用途に最適です。
7. 油圧シリンダのシールを選択する際にはどのような要素を考慮する必要がありますか?
要因には、動作温度、圧力、使用される作動油の種類が含まれます。これらの条件はシールの材質と設計の選択に影響を与えるためです。
