Hydrauliske cylindere er essentielle i mange industrier, der driver alt fra entreprenørmaskiner til industrielle presser. Men kender du forskellen mellem enkeltvirkende og dobbeltvirkende cylindre?En dobbeltvirkende cylinder giver mulighed for præcis kontrol af både forlængelse og tilbagetrækning, hvilket gør den ideel til komplekse opgaver.I dette indlæg vil vi forklare, hvordan dobbeltvirkende cylindre fungerer, deres fordele, og hvorfor de foretrækkes til specifikke applikationer.
Forståelse af dobbeltvirkende hydrauliske cylindre
Hvad er en dobbeltvirkende cylinder, og hvordan fungerer den?
EN dobbeltvirkende hydraulikcylinder er designet til at bevæge et stempel i begge retninger ved hjælp af hydraulisk kraft. I modsætning til en enkeltvirkende cylinder, som kun skubber i én retning, kan en dobbeltvirkende cylinder både forlænge og trække sit stempel tilbage ved hjælp af hydraulisk væske. Hydraulikvæsken kommer ind gennem to separate porte. Når væsken strømmer ind i en port, skubber den stempelstangen ud. Omvendt, når væske pumpes ind i den modsatte port, trækkes stemplet tilbage til sin startposition. Denne frem og tilbage bevægelse er afgørende for præcis kontrol i applikationer, der kræver konstant bevægelse. Nøglekomponenter i en dobbeltvirkende cylinder omfatter:
Porte : Disse tillader hydraulikvæske at komme ind og ud og styrer bevægelsesretningen.
Stempel : Den centrale komponent, der deler cylinderen i to kamre og bevæger sig med væsketrykket.
Stang : Fastgjort til stemplet, den overfører kraft og udfører det mekaniske arbejde.
Tætninger : De forhindrer hydraulikvæskelækager og opretholder det nødvendige tryk i cylinderen.
Nøgleforskelle mellem enkeltvirkende og dobbeltvirkende cylindre
Den primære forskel mellem en enkeltvirkende og en dobbeltvirkende cylinder ligger i bevægelsesretningen. En enkeltvirkende cylinder kan kun forlænges, idet den er afhængig af eksterne kræfter (som tyngdekraften eller en fjeder) for at trække sig tilbage. I modsætning hertil giver en dobbeltvirkende cylinder fuld kontrol, der bevæger sig i begge retninger gennem hydraulisk tryk.
Fordele ved dobbeltvirkende cylindre:
Præcision : Dobbeltvirkende cylindre giver bedre kontrol over både forlængelse og tilbagetrækning.
Skub- og trækkræfter : Disse cylindre kan anvende kraft i begge retninger, hvilket er afgørende for komplekse opgaver.
Hurtigere tilbagetrækning : I modsætning til enkeltvirkende cylindre, som er afhængige af fjedre eller tyngdekraft, trækker dobbeltvirkende cylindre sig hurtigt og præcist tilbage.
Scenarier for brug af en dobbeltvirkende cylinder:
Dobbeltvirkende cylindre foretrækkes i applikationer, hvor kontrolleret og hurtig tilbagetrækning er nødvendig. De er ideelle til opgaver som at løfte, skubbe og trække med konstant kraft, såsom betjening af industrielle presser, rendegravere eller hydrauliske lifte.
Typer og design af dobbeltvirkende cylindre
Designet og strukturen af en dobbeltvirkende cylinder
En dobbeltvirkende hydraulisk cylinder har to adskilte porte: en til væskeindtrængning og den anden til væskeretur. Hydraulikvæsken kommer ind i den ene port for at forlænge stemplet og kommer ind i den modsatte port for at trække den tilbage. Dette design giver mulighed for effektiv og præcis kontrol af begge handlinger, hvilket gør den ideel til applikationer, der kræver konstant og kontrolleret bevægelse. Inde i cylinderen omfatter nøglekomponenterne:
Stempel : Stemplet deler cylinderen i to kamre. Den bevæger sig, når hydraulisk væske påføres, og styrer stangens bevægelse.
Stang : Stangen er forbundet til stemplet, overfører kraft og tillader stemplet at udføre mekanisk arbejde.
Tætninger : Tætninger sikrer, at der ikke lækker hydraulikvæske ud, hvilket opretholder trykket i cylinderen for at udføre opgaver effektivt.
Disse komponenter arbejder sammen for at muliggøre en jævn forlængelse og tilbagetrækning. Dual-port design giver mulighed for hurtige og kontrollerede bevægelser, ideel til komplekse maskiner eller udstyr.
Almindelige materialer og fremstilling af dobbeltvirkende cylindre
Dobbeltvirkende cylindre er typisk lavet af højstyrkematerialer for at sikre holdbarhed og lang levetid under tryk. Fælles materialer omfatter:
Stål : Giver styrke og holdbarhed. Det er almindeligt anvendt i generelle applikationer.
Rustfrit stål : Mere modstandsdygtig over for korrosion, hvilket gør den velegnet til barske miljøer som offshore eller kemisk industri.
Legeringer : Speciallegeringer kan bruges til unikke applikationer, der kræver højere styrke eller modstandsdygtighed over for slid.
Materialevalget påvirker cylinderens vægt, styrke og modstandsdygtighed over for korrosion. Stål er stærkt og økonomisk overkommeligt, mens rustfrit stål giver ekstra holdbarhed under hårde forhold. Det rigtige materiale sikrer, at cylinderen kan håndtere de kræfter og omgivelser, den opererer i, uanset om det er en kraftig industripresse eller en delikat løftemekanisme.
Fordele ved dobbeltvirkende cylindre
Præcis kontrol og hurtigere tilbagetrækning
Dobbeltvirkende cylindre er kendt for deres præcise kontrol over både forlængelse og tilbagetrækning. I modsætning til enkeltvirkende cylindre, som er afhængige af eksterne kræfter som tyngdekraft eller fjedre til tilbagetrækning, bruger dobbeltvirkende cylindre hydraulisk væske til at styre bevægelsen i begge retninger. Dette giver mulighed for mere ensartet og nøjagtig positionering, hvilket er afgørende for applikationer, der kræver gentagelig nøjagtighed. Industrier som robotteknologi og materialehåndtering er afhængige af denne præcise kontrol. For eksempel har robotarme brug for nøjagtige og gentagelige bevægelser for at udføre opgaver som montering eller svejsning. Tilsvarende drager materialehåndteringssystemer fordel af den hurtige, kontrollerede tilbagetrækning og forlængelse, hvilket sikrer problemfri drift og reducerer risikoen for fejl.
Dobbeltvirkende cylindre til kraftige og gentagne applikationer
I tunge industrier som byggeri, bilindustrien og fremstilling er dobbeltvirkende cylindre uvurderlige. Disse cylindre kan håndtere høje kræfter og samtidig bevare præcisionen. De er perfekte til opgaver som løft, presning og gentagne bevægelser. For eksempel i bilindustrien styrer dobbeltvirkende cylindre løftearmene på køretøjer eller flytter tungt udstyr. I byggeriet hjælper de med at kontrollere bevægelsen af kraner og tungt maskineri. Deres evne til at udføre disse opgaver uden fejl, selv under gentagen brug, gør dem essentielle for disse høje krav miljøer.
Anvendelser af dobbeltvirkende hydrauliske cylindre
Hvor bruges dobbeltvirkende cylindre?

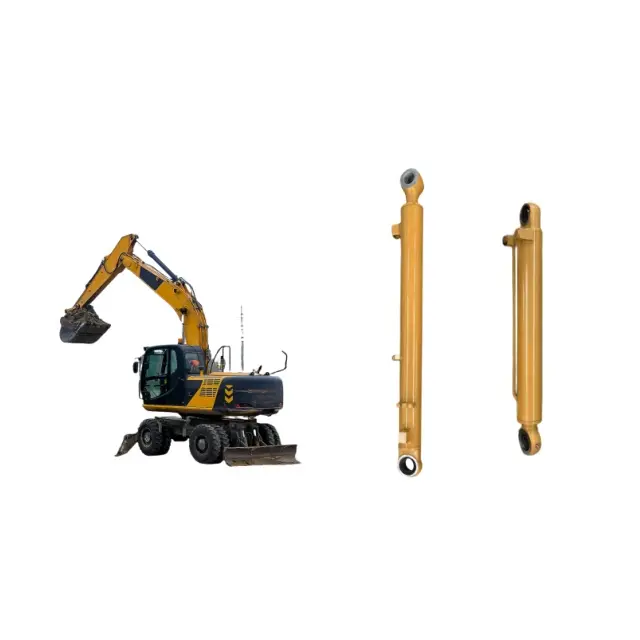

Dobbeltvirkende cylindre bruges i forskellige industrier til at drive maskiner og muliggøre præcis bevægelse. I entreprenørmaskiner hjælper de for eksempel med at kontrollere løft og sænkning af tungt udstyr, såsom kraner og bulldozere. Dumpere er også afhængige af dobbeltvirkende cylindre til at løfte og losse materialer effektivt. I industrielle presser er disse cylindre afgørende for at kontrollere pressens kraft og bevægelse, hvilket sikrer nøjagtige og ensartede resultater. Gravemaskiner bruger dobbeltvirkende cylindre til at bevæge deres arme, hvilket giver mulighed for præcis gravning og løft. Et praktisk eksempel er brugen af dobbeltvirkende cylindre i hydrauliske arme. Disse arme kan forlænges og trækkes tilbage jævnt, hvilket gør det muligt for tungt maskineri at udføre komplekse opgaver med lethed.
Nøgleindustrier, der er afhængige af dobbeltvirkende cylindre
Flere industrier er afhængige af dobbeltvirkende cylindre til deres operationer:
Konstruktion : Dobbeltvirkende cylindre bruges i maskiner som kraner, gravemaskiner og bulldozere til at løfte, skubbe eller grave med præcision.
Fremstilling : Disse cylindre bruges i automatiserede processer, presser og maskiner til at håndtere tunge materialer og komponenter.
Materialehåndtering : På lagre og fabrikker hjælper dobbeltvirkende cylindre med at flytte, løfte og læsse produkter hurtigt og sikkert.
Automotive : I køretøjsløftere og samlebånd styrer disse cylindre bevægelse, løftedele og justering af maskineri.
Hver af disse industrier drager fordel af den præcise kontrol, hurtigere tilbagetrækning og kraftige ydeevne, som dobbeltvirkende cylindre tilbyder. Deres pålidelighed og effektivitet er nøglen til at opretholde problemfri drift i miljøer med høj efterspørgsel.
Almindelige problemer og vedligeholdelse af dobbeltvirkende cylindre
Potentielle problemer med dobbeltvirkende cylindre
Som alt andet hydraulisk udstyr kan dobbeltvirkende cylindre opleve problemer over tid. Nogle almindelige problemer omfatter:
Hydraulikvæskelækager : Utætheder kan forekomme omkring tætningerne eller portene. Dette reducerer effektiviteten og kan forårsage skade på andre komponenter.
Tætningsslid : Over tid kan tætninger slides, hvilket fører til væsketab eller forurening, hvilket kan påvirke ydeevnen.
Portblokeringer : Snavs eller snavs kan blokere portene, hvilket forhindrer jævn væskestrøm og påvirker cylinderens bevægelse.
For at fejlfinde disse problemer skal du jævnligt kontrollere tætninger og hydraulikvæskeniveauer. Hvis du bemærker et fald i ydeevne eller utæthed, skal du inspicere tætningerne for slid. Hvis væskelækagen er vedvarende, kan det være nødvendigt at rense eller udskifte tætningerne. Blokeringer i portene kan ofte fjernes ved at skylle systemet eller bruge trykluft.
Sådan vedligeholdes dobbeltvirkende cylindre for lang levetid
Korrekt vedligeholdelse er afgørende for at holde dobbeltvirkende cylindre kørende. Regelmæssige kontroller kan hjælpe med at forhindre større problemer. Her er et par vigtige fremgangsmåder:
Efterse tætninger regelmæssigt : Sørg for, at tætningerne er intakte og ikke slidte. Udskift dem, når det er nødvendigt for at forhindre lækager.
Rengør porte : Rengør periodisk portene for at sikre jævn væskestrøm. Blokeringer kan forårsage ineffektivitet eller skade.
Overvåg hydraulikvæskeniveauer : Lav eller snavset væske kan føre til dårlig cylinderydelse. Hold øje med væskeniveauet og udskift det efter behov.
Rettidig vedligeholdelse hjælper med at forhindre uventede nedbrud, holder udstyret kørende effektivt og undgår dyre reparationer.
Valg af den rigtige hydraulikcylinder til dine behov
Hvornår skal du bruge en dobbeltvirkende cylinder?
Dobbeltvirkende cylindre er ideelle, når du har brug for fuld kontrol over både ud- og tilbagetrækning. Disse cylindre er bedst til opgaver, der kræver præcise og gentagelige bevægelser, hvor du har brug for, at stemplet kan forlænges og trækkes tilbage jævnt. For eksempel i robotteknologi, hvor nøjagtig positionering er afgørende, eller i materialehåndtering til flytning af tunge byrder. Hvis din applikation involverer løft eller skub og kræver, at stemplet trækkes tilbage på kommando - i stedet for at stole på tyngdekraften eller fjedre - er en dobbeltvirkende cylinder dit bedste valg. Overvej opgavens krav for at afgøre, om denne type cylinder vil levere den præcision og kontrol, du har brug for.
Faktorer at overveje, når du vælger en dobbeltvirkende cylinder
Valget af den rigtige dobbeltvirkende cylinder afhænger af flere faktorer:
Størrelse : Sørg for, at cylinderens størrelse matcher omfanget af din applikation. Større cylindre bruges til tunge opgaver, mens mindre passer til kompakte maskiner.
Trykklassificeringer : Sørg for, at cylinderens trykklassificering stemmer overens med dit systems driftstryk. Dette sikrer effektiv og sikker drift.
Materiale : Vælg det rigtige materiale baseret på miljøet. Rustfrit stål kan være nødvendigt til korrosive miljøer, mens almindeligt stål fungerer godt til standardopgaver.
Anvendelse : Tænk over, hvordan cylinderen skal bruges. Uanset om det er til at løfte, skubbe eller præcis kontrol, dikterer applikationen de nødvendige funktioner.
Forstå desuden, hvordan dit hydrauliske system fungerer, og sørg for, at cylinderen er kompatibel. For eksempel kan et system, der kræver hurtig tilbagetrækning, drage fordel af en cylinder designet til højhastighedsydelse.
Konklusion
Dobbeltvirkende cylindre bruger hydraulisk tryk til at forlænge og trække stemplet tilbage i begge retninger. Dette giver præcis kontrol, hvilket gør dem ideelle til opgaver, der kræver gentagelige bevægelser. Vigtige fordele omfatter hurtigere tilbagetrækning, mere kontrol og evnen til at anvende både skub- og trækkræfter. De bruges i vid udstrækning inden for konstruktion, robotteknologi og materialehåndtering. Det er vigtigt at forstå, hvordan dobbeltvirkende cylindre fungerer, når du vælger det rigtige udstyr til dit hydrauliske system for at sikre effektivitet og ydeevne.
Q: Hvad er forskellen mellem enkeltvirkende og dobbeltvirkende cylindre?
A: En enkeltvirkende cylinder strækker sig i én retning og er afhængig af eksterne kræfter til tilbagetrækning. En dobbeltvirkende cylinder bruger hydraulisk tryk til både at forlænge og trække stemplet tilbage, hvilket giver mere kontrol og fleksibilitet.
Q: Kan en dobbeltvirkende cylinder bruges til både at skubbe og trække?
A: Ja, dobbeltvirkende cylindre påfører hydraulisk tryk på begge sider af stemplet, hvilket muliggør kontrolleret forlængelse og tilbagetrækning, hvilket muliggør både skub- og trækkræfter.
Q: Hvordan fejlfinder du en dobbeltvirkende hydraulikcylinder?
A: Tjek for lækager omkring tætninger, sørg for, at væskestrømmen ikke er blokeret, og overvåg hydraulikvæskeniveauerne. Rengør eller udskift tætninger og porte efter behov.
Q: Hvad er vedligeholdelseskravene for dobbeltvirkende cylindre?
A: Inspicér jævnligt tætninger for slid, rengør porte for at forhindre blokeringer, og kontroller hydraulikvæskeniveauer. Udskift tætninger og væske efter behov.
